Aperçu des Panneaux

Les éléments Panel sont des composants qui contrôlent le rendu des éléments - leur taille et dimensions, leur position, et l'agencement de leur contenu enfant. Avalonia UI fournit un certain nombre d'éléments Panel prédéfinis ainsi que la possibilité de construire des éléments Panel personnalisés.

La Classe Panel​

Panel est la classe de base pour tous les éléments qui fournissent un support de mise en page dans Avalonia. Les éléments Panel dérivés sont utilisés pour positionner et agencer des éléments en XAML et dans le code.

Avalonia inclut une suite complète d'implémentations de panneaux dérivés qui permettent de nombreuses mises en page complexes. Ces classes dérivées exposent des propriétés et des méthodes qui permettent la plupart des scénarios UI standard. Les développeurs qui ne parviennent pas à trouver un comportement d'agencement enfant qui répond à leurs besoins peuvent créer de nouvelles mises en page en remplaçant les méthodes ArrangeOverride et MeasureOverride. Pour plus d'informations sur les comportements de mise en page personnalisés, voir Créer un Panneau Personnalisé.

Membres Communs du Panel​

Tous les éléments Panel prennent en charge les propriétés de taille et de positionnement de base définies par Control, y compris Height, Width, HorizontalAlignment, VerticalAlignment et Margin. Pour des informations supplémentaires sur les propriétés de positionnement définies par Control, voir Aperçu de l'Alignement, des Marges et du Remplissage.

Panel expose des propriétés supplémentaires qui sont d'une importance critique pour comprendre et utiliser la mise en page. La propriété Background est utilisée pour remplir la zone entre les limites d'un élément de panneau dérivé avec un Brush. Children représente la collection d'éléments enfants dont le Panel est composé.

Propriétés attachées

Les éléments de panneau dérivés utilisent largement les propriétés attachées. Une propriété attachée est une forme spécialisée de propriété de dépendance qui n'a pas l'enveloppe conventionnelle de propriété du runtime commun (CLR). Les propriétés attachées ont une syntaxe spécialisée en XAML, que l'on peut voir dans plusieurs des exemples qui suivent.

Un des objectifs d'une propriété attachée est de permettre aux éléments enfants de stocker des valeurs uniques d'une propriété qui est en réalité définie par un élément parent. Une application de cette fonctionnalité est de permettre aux éléments enfants d'informer le parent de la manière dont ils souhaitent être présentés dans l'interface utilisateur, ce qui est extrêmement utile pour la mise en page des applications.

Panneaux d'interface utilisateur​

Il existe plusieurs classes de panneaux disponibles dans Avalonia qui sont optimisées pour prendre en charge des scénarios d'interface utilisateur : Panel, Canvas, DockPanel, Grid, StackPanel, WrapPanel et RelativePanel. Ces éléments de panneau sont faciles à utiliser, polyvalents et suffisamment extensibles pour la plupart des applications.

Canvas​

L'élément Canvas permet de positionner le contenu selon des coordonnées x- et y- absolues. Les éléments peuvent être dessinés à un endroit unique ; ou, si les éléments occupent les mêmes coordonnées, l'ordre dans lequel ils apparaissent dans le balisage détermine l'ordre dans lequel les éléments sont dessinés.

Canvas offre le support de mise en page le plus flexible de tous les Panel. Les propriétés de Hauteur et de Largeur sont utilisées pour définir la zone du canevas, et les éléments à l'intérieur se voient assigner des coordonnées absolues par rapport à la zone du Canvas parent. Quatre propriétés attachées, Canvas.Left, Canvas.Top, Canvas.Right et Canvas.Bottom, permettent un contrôle précis du placement des objets au sein d'un Canvas, permettant au développeur de positionner et d'agencer les éléments avec précision à l'écran.

ClipToBounds dans un Canvas​

Le Canvas peut positionner des éléments enfants à n'importe quelle position sur l'écran, même à des coordonnées qui se trouvent en dehors de sa propre Hauteur et Largeur définies. De plus, le Canvas n'est pas affecté par la taille de ses enfants. En conséquence, il est possible qu'un élément enfant dessine d'autres éléments en dehors du rectangle englobant du Canvas parent. Le comportement par défaut d'un Canvas est de permettre aux enfants d'être dessinés en dehors des limites du Canvas parent. Si ce comportement est indésirable, la propriété ClipToBounds peut être définie sur true. Cela fait que le Canvas se limite à sa propre taille. Le Canvas est le seul élément de mise en page qui permet aux enfants d'être dessinés en dehors de ses limites.

Définir et utiliser un Canvas​

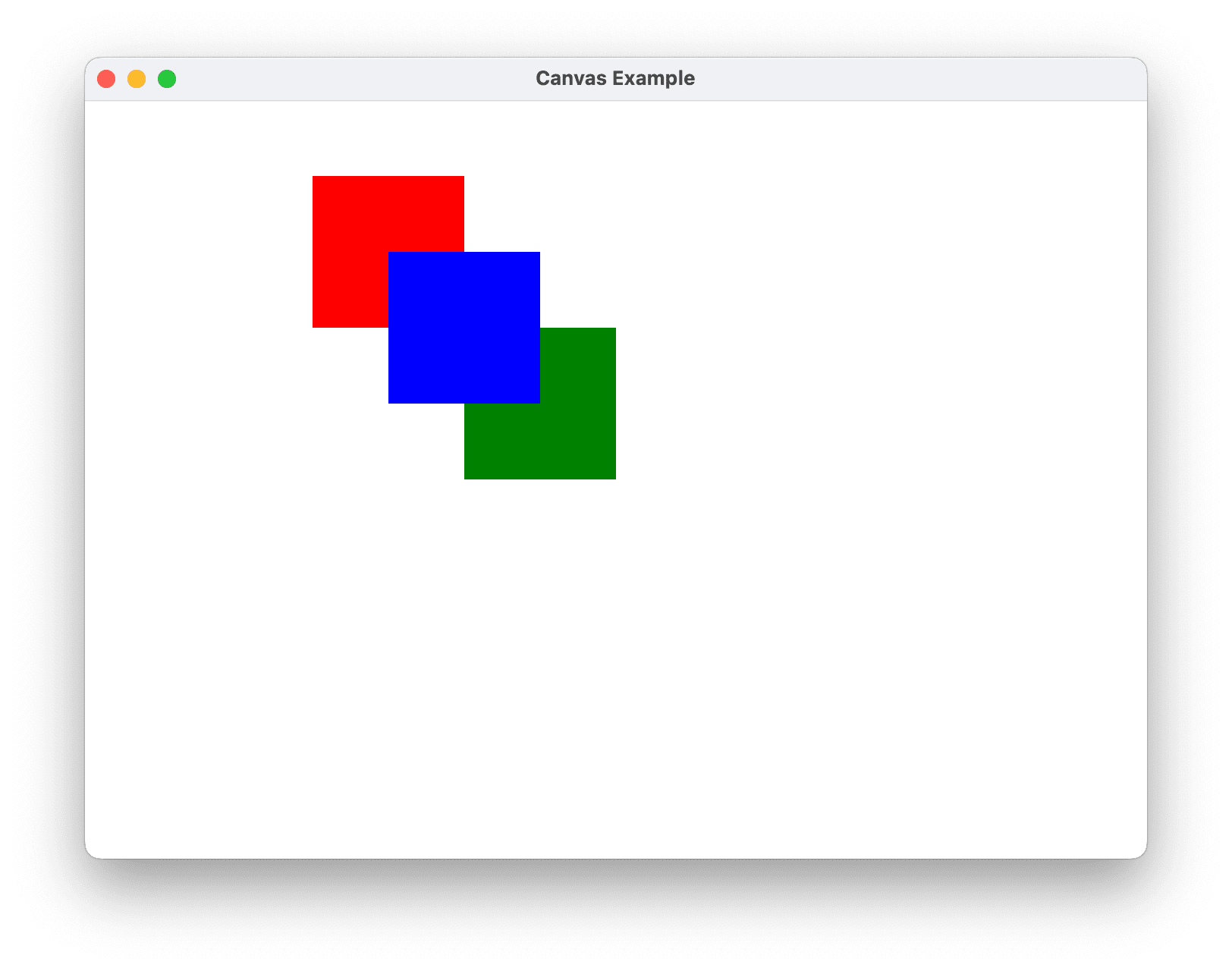

Un Canvas peut être instancié simplement en utilisant XAML ou du code. L'exemple suivant démontre comment utiliser Canvas pour positionner absolument le contenu. Ce code produit trois carrés de 100 pixels. Le premier carré est rouge, et sa position en haut à gauche (x, y) est spécifiée comme (0, 0). Le deuxième carré est vert, et sa position en haut à gauche est (100, 100), juste en dessous et à droite du premier carré. Le troisième carré est bleu, et sa position en haut à gauche est (50, 50), englobant ainsi le quadrant inférieur droit du premier carré et le quadrant supérieur gauche du deuxième. Comme le troisième carré est disposé en dernier, il semble être au-dessus des deux autres carrés, c'est-à-dire que les portions qui se chevauchent prennent la couleur de la troisième boîte.

Exemple de StackPanel
<Canvas Height="400" Width="400">
  <Canvas Height="100" Width="100" Top="0" Left="0" Background="Red"/>
  <Canvas Height="100" Width="100" Top="100" Left="100" Background="Green"/>
  <Canvas Height="100" Width="100" Top="50" Left="50" Background="Blue"/>
</Canvas>

DockPanel​

L'élément DockPanel utilise la propriété attachée DockPanel.Dock définie dans les éléments de contenu enfants pour positionner le contenu le long des bords d'un conteneur. Lorsque DockPanel.Dock est défini sur Top ou Bottom, il positionne les éléments enfants les uns au-dessus des autres. Lorsque DockPanel.Dock est défini sur Left ou Right, il positionne les éléments enfants à gauche ou à droite les uns des autres. La propriété LastChildFill détermine la position du dernier élément ajouté en tant qu'enfant d'un DockPanel.

Vous pouvez utiliser DockPanel pour positionner un groupe de contrôles liés, comme un ensemble de boutons. Alternativement, vous pouvez l'utiliser pour créer une interface utilisateur "panée".

Dimensionnement au Contenu​

Si ses propriétés Height et Width ne sont pas spécifiées, DockPanel s'adapte à son contenu. La taille peut augmenter ou diminuer pour s'adapter à la taille de ses éléments enfants. Cependant, lorsque ces propriétés sont spécifiées et qu'il n'y a plus de place pour le prochain élément enfant spécifié, DockPanel ne montre pas cet élément enfant ni les éléments enfants suivants et ne mesure pas les éléments enfants suivants.

LastChildFill​

Par défaut, le dernier enfant d'un élément DockPanel "remplira" l'espace restant non alloué. Si ce comportement n'est pas souhaité, définissez la propriété LastChildFill sur false.

Définir et Utiliser un DockPanel​

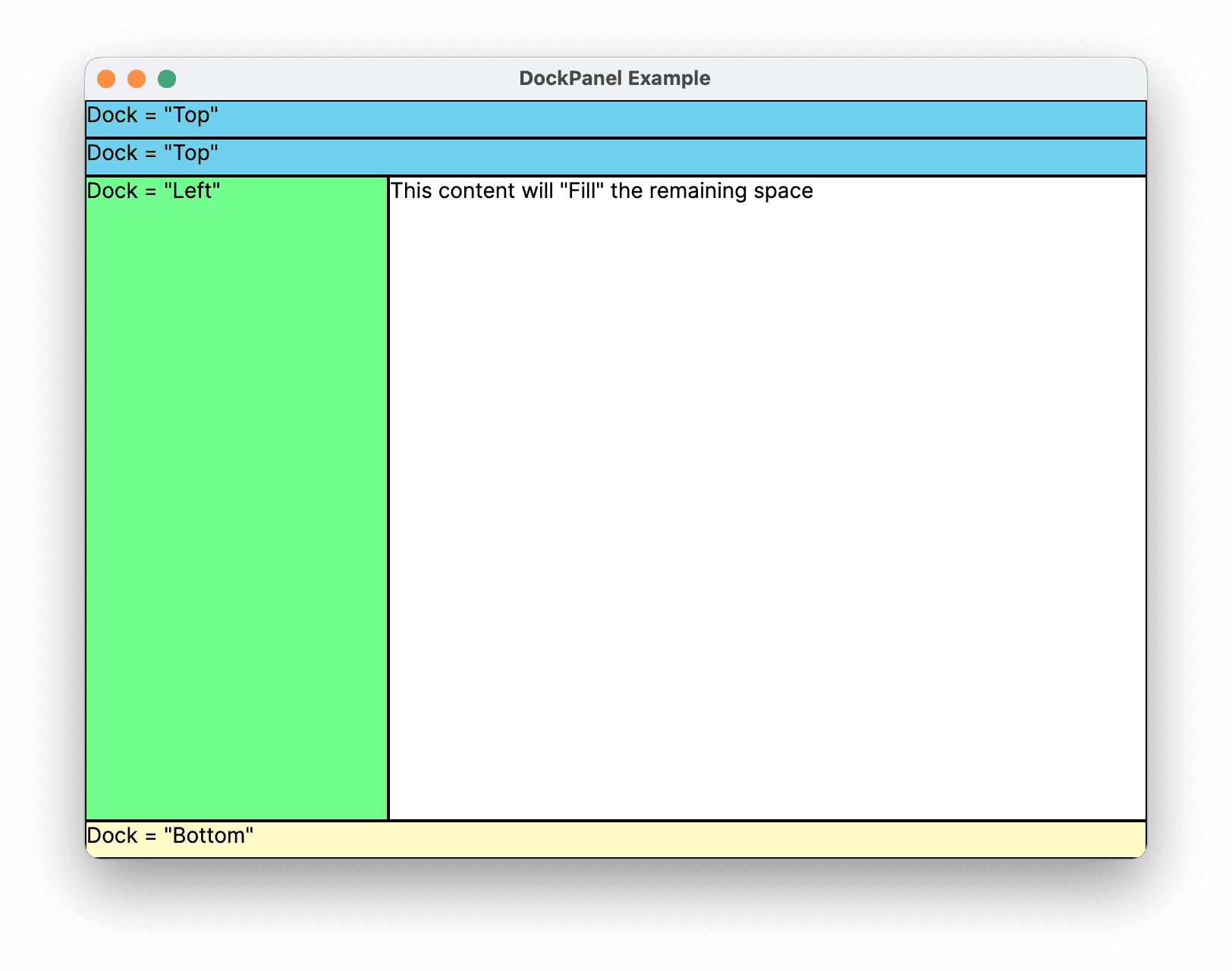

L'exemple suivant démontre comment partitionner l'espace en utilisant un DockPanel. Cinq éléments Border sont ajoutés en tant qu'enfants d'un DockPanel parent. Chacun utilise une propriété de positionnement différente d'un DockPanel pour partitionner l'espace. L'élément final "remplit" l'espace restant, non alloué.

Exemple de StackPanel
<DockPanel LastChildFill="True">
  <Border Height="25" Background="SkyBlue" BorderBrush="Black" BorderThickness="1" DockPanel.Dock="Top">
    <TextBlock Foreground="Black">Dock = "Haut"</TextBlock>
  </Border>
  <Border Height="25" Background="SkyBlue" BorderBrush="Black" BorderThickness="1" DockPanel.Dock="Top">
    <TextBlock Foreground="Black">Dock = "Haut"</TextBlock>
  </Border>
  <Border Height="25" Background="LemonChiffon" BorderBrush="Black" BorderThickness="1" DockPanel.Dock="Bottom">
    <TextBlock Foreground="Black">Dock = "Bas"</TextBlock>
  </Border>
  <Border Width="200" Background="PaleGreen" BorderBrush="Black" BorderThickness="1" DockPanel.Dock="Left">
    <TextBlock Foreground="Black">Dock = "Gauche"</TextBlock>
  </Border>
  <Border Background="White" BorderBrush="Black" BorderThickness="1">
    <TextBlock Foreground="Black">Ce contenu va "Remplir" l'espace restant</TextBlock>
  </Border>
</DockPanel>

Grille​

L'élément Grille fusionne la fonctionnalité d'un positionnement absolu et d'un contrôle de données tabulaires. Une Grille vous permet de positionner et de styliser facilement des éléments. La Grille vous permet de définir des groupements de lignes et de colonnes flexibles, et fournit même un mécanisme pour partager des informations de taille entre plusieurs éléments Grille.

Comportement de Dimensionnement des Colonnes et Lignes​

Les colonnes et lignes définies dans une Grille peuvent tirer parti du dimensionnement Étoile afin de distribuer l'espace restant de manière proportionnelle. Lorsque Étoile est sélectionné comme Hauteur ou Largeur d'une ligne ou d'une colonne, cette colonne ou ligne reçoit une proportion pondérée de l'espace disponible restant. Cela contraste avec Automatique, qui distribuera l'espace uniformément en fonction de la taille du contenu à l'intérieur d'une colonne ou d'une ligne. Cette valeur est exprimée sous la forme * ou 2* lors de l'utilisation de XAML. Dans le premier cas, la ligne ou la colonne recevrait une fois l'espace disponible, dans le second cas, deux fois, et ainsi de suite. En combinant cette technique pour distribuer proportionnellement l'espace avec une valeur AlignementHorizontal et AlignementVertical de Étirer, il est possible de partitionner l'espace de mise en page par pourcentage de l'espace d'écran. La Grille est le seul panneau de mise en page qui peut distribuer l'espace de cette manière.

Définir et Utiliser une Grille​

L'exemple suivant démontre comment construire une interface utilisateur similaire à celle trouvée dans la boîte de dialogue Exécuter disponible dans le menu Démarrer de Windows.

Exemple d'Application Grille
<Grid Background="Gainsboro"
      HorizontalAlignment="Left"
      VerticalAlignment="Top"
      Width="425"
      Height="165"
      ColumnDefinitions="Auto,*,*,*,*"
      RowDefinitions="Auto,Auto,*,Auto">

    <Image Grid.Row="0" Grid.Column="0" Source="{Binding runicon}" />

    <TextBlock Grid.Row="0" Grid.Column="1" Grid.ColumnSpan="4"
               Text="Tapez le nom d'un programme, d'un dossier, d'un document ou d'une ressource Internet, et Windows l'ouvrira pour vous."
               TextWrapping="Wrap" />

    <TextBlock Grid.Row="1" Grid.Column="0" Text="Ouvrir :" />

    <TextBox Grid.Row="1" Grid.Column="1" Grid.ColumnSpan="5" />

    <Button Grid.Row="3" Grid.Column="2" Content="OK" Margin="10,0,10,15" />

    <Button Grid.Row="3" Grid.Column="3" Content="Annuler" Margin="10,0,10,15" />

    <Button Grid.Row="3" Grid.Column="4" Content="Parcourir..." Margin="10,0,10,15" />
</Grid>

StackPanel​

Un StackPanel vous permet de "superposer" des éléments dans une direction assignée. La direction de superposition par défaut est verticale. La propriété Orientation peut être utilisée pour contrôler le flux de contenu.

StackPanel vs. DockPanel​

Bien que le DockPanel puisse également "superposer" des éléments enfants, le DockPanel et le StackPanel ne produisent pas des résultats analogues dans certains scénarios d'utilisation. Par exemple, l'ordre des éléments enfants peut affecter leur taille dans un DockPanel, mais pas dans un StackPanel. Cela est dû au fait que le StackPanel mesure dans la direction de la superposition à PositiveInfinity, tandis que le DockPanel ne mesure que la taille disponible.

Définir et utiliser un StackPanel​

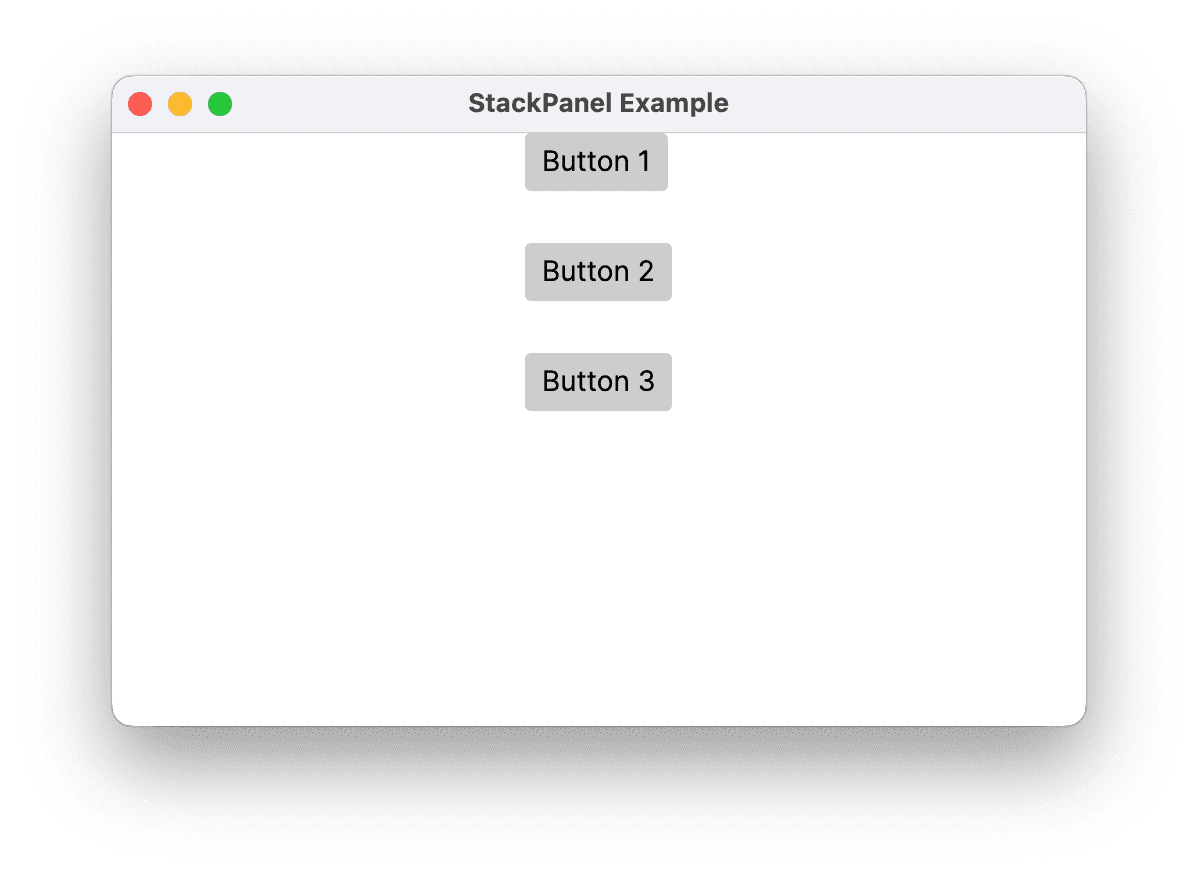

L'exemple suivant démontre comment utiliser un StackPanel pour créer un ensemble de boutons positionnés verticalement. Pour un positionnement horizontal, définissez la propriété Orientation sur Horizontal.

Exemple de StackPanel
 <StackPanel HorizontalAlignment="Center"
                VerticalAlignment="Top"
                Spacing="25">
        <Button Content="Bouton 1" />
        <Button Content="Bouton 2" />
        <Button Content="Bouton 3" />
    </StackPanel>

WrapPanel​

WrapPanel est utilisé pour positionner les éléments enfants de manière séquentielle de gauche à droite, en déplaçant le contenu à la ligne suivante lorsqu'il atteint le bord de son conteneur parent. Le contenu peut être orienté horizontalement ou verticalement. WrapPanel est utile pour des scénarios d'interface utilisateur simples et fluides. Il peut également être utilisé pour appliquer une taille uniforme à tous ses éléments enfants.

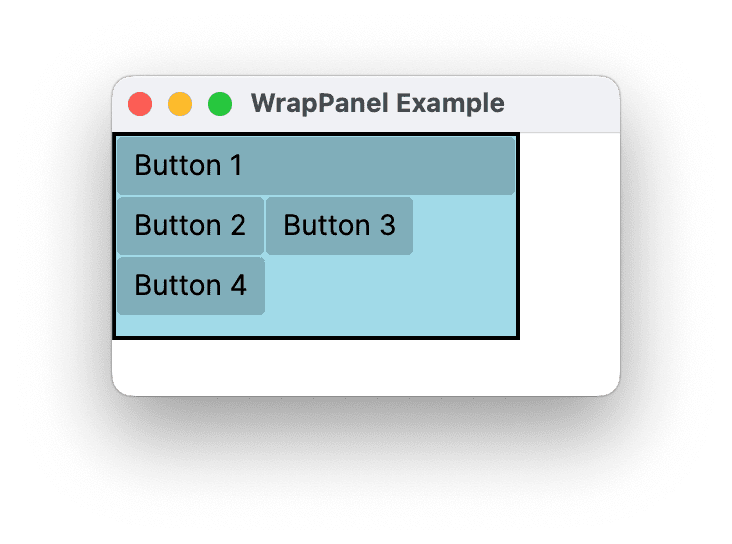

L'exemple suivant démontre comment créer un WrapPanel pour afficher des contrôles Button qui se replient lorsqu'ils atteignent le bord de leur conteneur.

Exemple de StackPanel
<Border HorizontalAlignment="Left" VerticalAlignment="Top" BorderBrush="Black" BorderThickness="2">
  <WrapPanel Background="LightBlue" Width="200" Height="100">
    <Button Width="200">Bouton 1</Button>
    <Button>Bouton 2</Button>
    <Button>Bouton 3</Button>
    <Button>Bouton 4</Button>
  </WrapPanel>
</Border>

Éléments de Panneau Imbriqués​

Les éléments Panel peuvent être imbriqués les uns dans les autres afin de produire des mises en page complexes. Cela peut s'avérer très utile dans des situations où un Panel est idéal pour une partie d'une interface utilisateur, mais peut ne pas répondre aux besoins d'une autre partie de l'interface utilisateur.

Il n'y a pas de limite pratique à la quantité d'imbrication que votre application peut supporter, cependant, il est généralement préférable de limiter votre application à n'utiliser que les panneaux qui sont réellement nécessaires pour la mise en page souhaitée. Dans de nombreux cas, un élément Grid peut être utilisé à la place de panneaux imbriqués en raison de sa flexibilité en tant que conteneur de mise en page. Cela peut augmenter les performances de votre application en évitant d'inclure des éléments inutiles dans l'arborescence.

UniformGrid​

Le UniformGrid est un type de Panneau qui fournit une mise en page en grille uniforme. Cela signifie qu'il dispose ses enfants dans une grille où toutes les cellules de la grille ont la même taille. Contrairement au Grid standard, le UniformGrid ne prend pas en charge les lignes et colonnes explicites, ni ne fournit les propriétés attachées Grid.Row ou Grid.Column.

Le cas d'utilisation principal d'un UniformGrid est lorsque vous devez afficher une collection d'éléments dans un format de grille où chaque élément occupe une quantité d'espace égale.

Propriétés de UniformGrid​

  • Lignes et Colonnes : Le UniformGrid utilise les propriétés Rows et Columns pour déterminer la disposition de ses éléments enfants. Si vous définissez seulement l'une de ces propriétés, le UniformGrid calculera automatiquement l'autre pour créer une grille qui s'adapte au nombre total d'éléments enfants. Si vous ne définissez aucune des propriétés, le UniformGrid par défaut est une grille 1x1.

Par exemple, si vous avez 12 éléments et que vous définissez Rows à 3, le UniformGrid créera automatiquement 4 colonnes. Si vous définissez Columns à 4, il créera automatiquement 3 lignes.

  • FirstColumn : La propriété FirstColumn vous permet de laisser un certain nombre de cellules vides dans la première ligne de la grille.

Définir et Utiliser un UniformGrid​

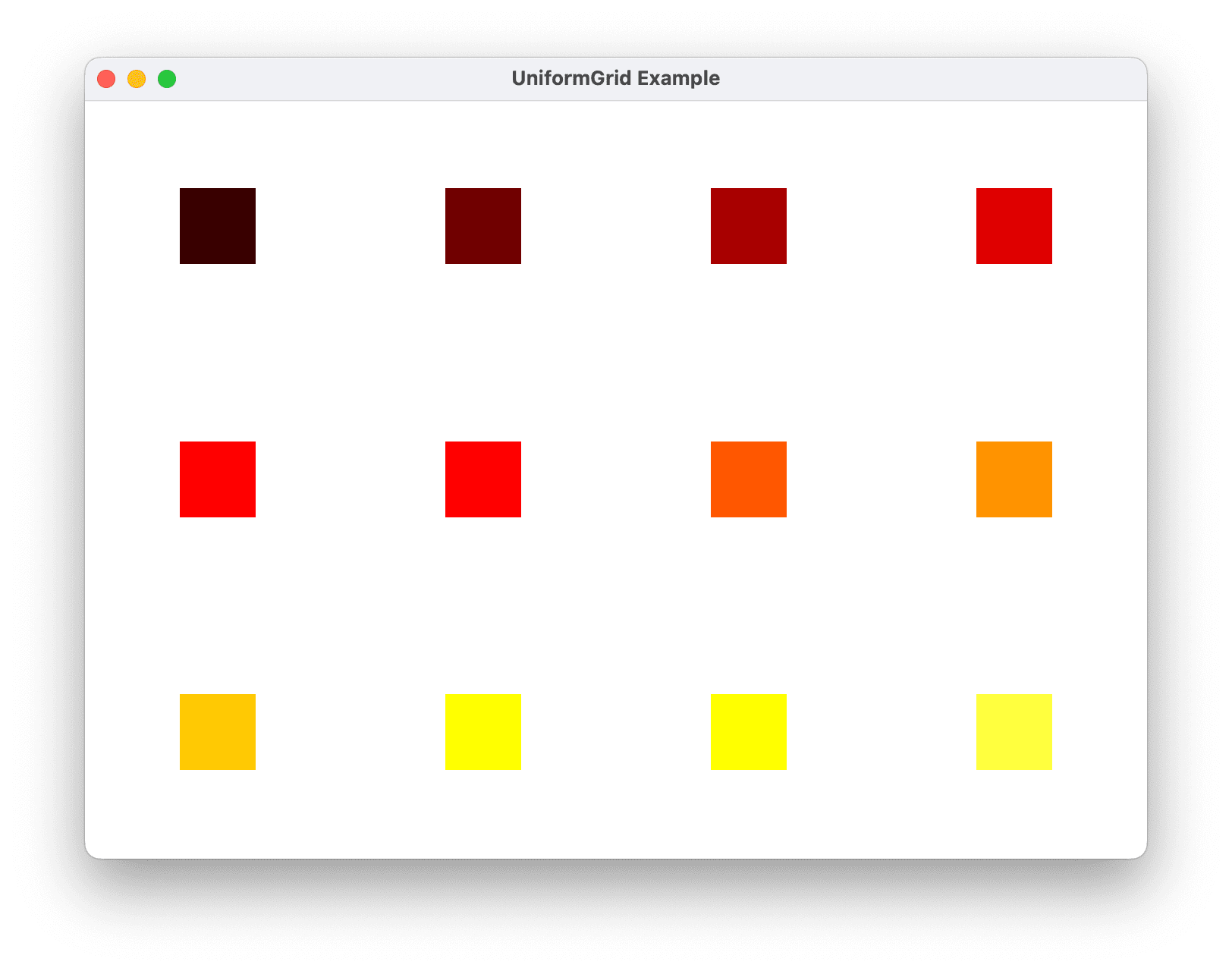

L'exemple suivant démontre comment définir et utiliser un UniformGrid. L'exemple crée un UniformGrid avec 3 lignes et 4 colonnes et ajoute 12 rectangles comme éléments enfants.

Exemple de StackPanel
<UniformGrid Rows="3" Columns="4">
  <Rectangle Width="50" Height="50" Fill="#330000"/>
  <Rectangle Width="50" Height="50" Fill="#660000"/>
  <Rectangle Width="50" Height="50" Fill="#990000"/>
  <Rectangle Width="50" Height="50" Fill="#CC0000"/>
  <Rectangle Width="50" Height="50" Fill="#FF0000"/>
  <Rectangle Width="50" Height="50" Fill="#FF3300"/>
  <Rectangle Width="50" Height="50" Fill="#FF6600"/>
  <Rectangle Width="50" Height="50" Fill="#FF9900"/>
  <Rectangle Width="50" Height="50" Fill="#FFCC00"/>
  <Rectangle Width="50" Height="50" Fill="#FFFF00"/>
  <Rectangle Width="50" Height="50" Fill="#FFFF33"/>
  <Rectangle Width="50" Height="50" Fill="#FFFF66"/>
</UniformGrid>

Dans l'exemple ci-dessus, chaque Rectangle est automatiquement assigné à une cellule de la grille dans l'ordre où ils ont été ajoutés.
